名稱：汽車后橋加工專機
|

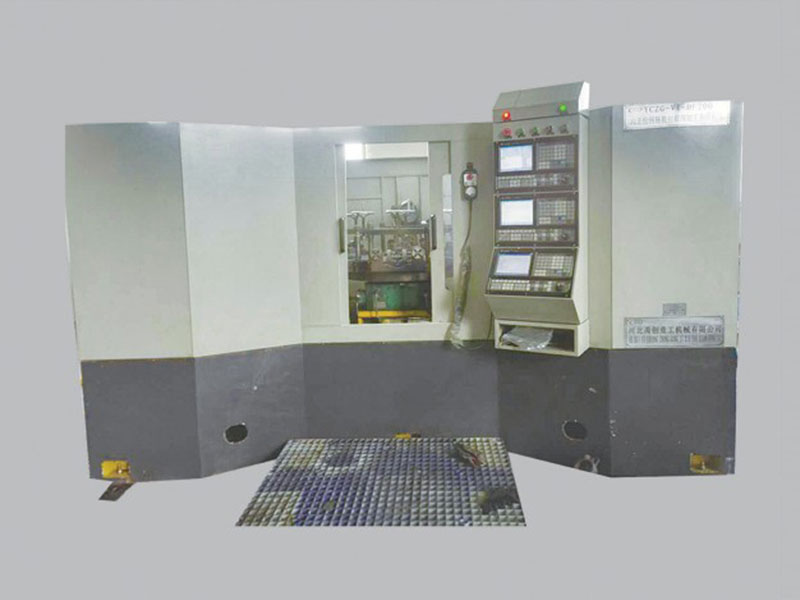

后橋琵琶孔數控鏜車床規格參數 |
||
|
項目 |
機床規格 |
YCHQ-PBK300 |
|
技術規格 |
車削直徑 |
Φ530 |
|
工件長度 |
1700 |
|
|
工件長度 |
1420 |
|
|

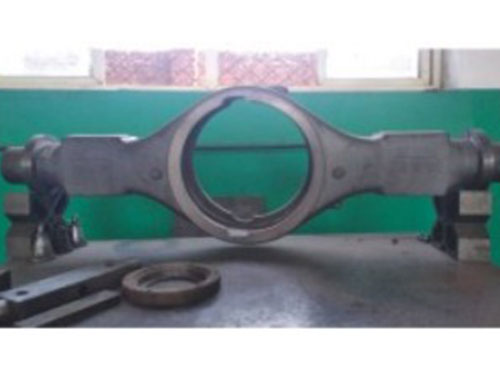

琵琶孔加工長度 |
250 |
|
|
琵琶孔加工長度 |
150 |
|
|
X軸行程 |
270 |
|
|
Z軸行程 |
260 |
|
|
加工精度 |
同軸度 |
≤0.03 |
|
平行度 |
≤0.05 |
|
|
兩琵琶端面對中心允差 |
≤0.05 |
|
|
表面粗糙度 |
3.2 |
|
|
主軸傳動 |
傳動形式（齒輪變速） |
4檔變速 |
|
主軸轉速范圍 (r/min) |
72-256 |
|
|
主軸電機型號 |
YE2-132M-6-5.5KW |
|
|
數控控制系統（選配） |
南京華興---伺服系統 廣州數控---伺服系統 |
|
|
進給形式（選配） |
伺服電機 |
7.5N.m |
|
機床外形 |
機床外形尺寸（長X寬X高mm） |
3600X1800X1700 |
|
機床重量 |
4000 |
|
